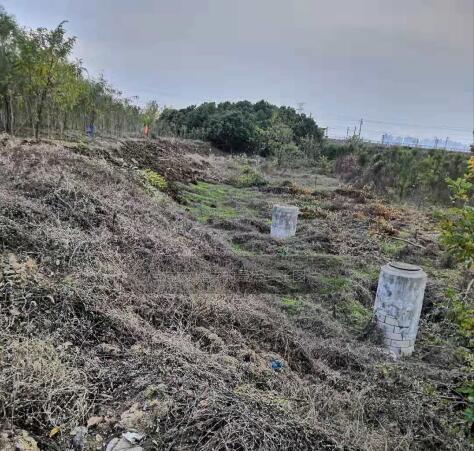

治理后土坡照片
【設計單位】合肥市勘察院有限責任公司
【設計人員】左麗華、向先鋒、張繼寶、胡廣偉、張士平、葛俊寶、朱文龍、周新焱、唐家清、張貴華
【獲獎獎項】2018年度合肥市優秀工程勘察設計獎“工程勘察”一等獎
【項目概況】
擬建項目為對管線東側大型高陡邊坡治理及管線的維修施工,恢復管道、河道功能,場地地質條件較復雜,屬小西河一級階地及河漫灘地貌單元,上部無序填方厚度大,施工中涉及土方開挖、邊坡支護及頂管、樁基等多種施工方式,交叉配合,設計、施工難度大。
勘探期間我方采用地質調查、鉆探、原位測試、室內土工試驗等多種勘探手段,成功查明了土層分布、狀態變化及地下水位變化情況,特別是軟弱滑動帶、薄弱帶的判別確定,主要技術特色有:

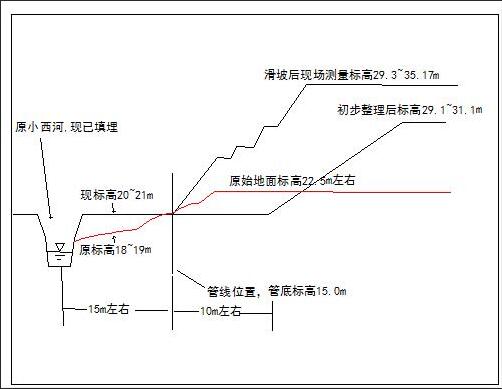

1)通過地質調查、測繪,確定滑坡體類型、大小,初步判斷滑坡產生原因?yàn)椋?br/>a)管線埋置于斜坡坡腳位置,埋深較淺,當東部陸續大量填方后,坡腳區域被動土壓力不足;
b)頂管施工時采用機械式泥水平衡法,導致管體周?chē)馏w擾動,強度降低,形成軟弱帶,滑坡體易沿管底薄弱帶滑動,導致管體斷裂、移位。
2)采用多種勘察手段,特別是:靜力觸探均勻慢搖測試,準確采集填土Ps值變化,確定填土性質變化,找出軟弱帶及薄弱帶,再根據靜力觸探測試值,采用鉆探機械針對性的進行取樣、標貫試驗;采用填土快剪試驗、殘余剪切試驗確定滑動破壞面抗剪強度參數;通過滑坡體反演計算分析,判定潛在滑動面位置,同時驗證滑動面抗剪強度參數的可信性、合理性;
3)通過認真仔細的土工試驗,獲得土層準確的物理力學性質指標,計算滑坡前污水管道所承受的土壓力,削坡治理后坡腳的剩余下滑力及管道所承受的土壓力。
